逆功率保護裝置也稱為防逆流保護裝置，在光伏電站中使用的比較多，尤其是分布式光伏電站。近些年來分布式光伏電站發展非常迅猛。有的項目國家電網許可，可以并網。但是存在不少電站只允許自發自用，余電不讓并網。為此，為了達到供電部門的要求，在并網柜中添加逆功率保護裝置。

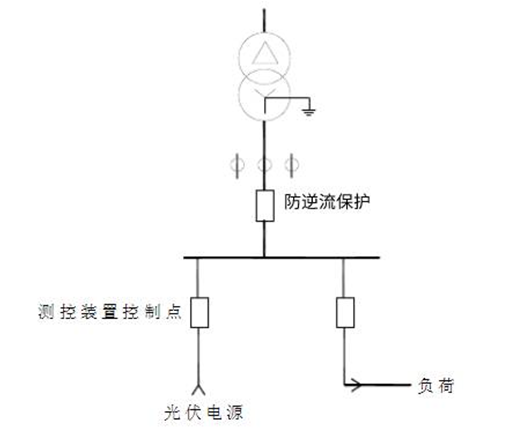

如下圖所示：

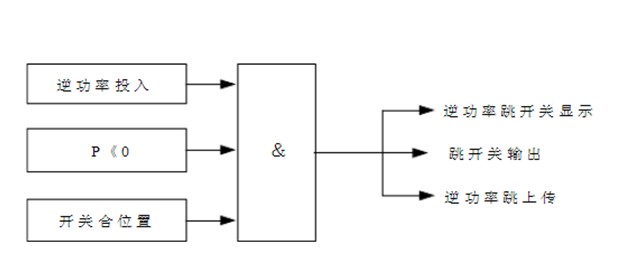

電變壓器二次側供電回路出現逆功率，則裝置動作，跳開光伏電源的控制開關，切斷光伏電源供電回路。（需要光伏電源的控制開關提供分合閘操作回路）

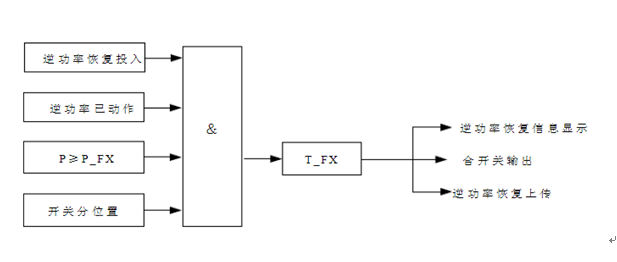

若配電變壓器二次側供電回路逆功率消失，則裝置動作，合上光伏電源的控制開關，恢復光伏電源供電。（需要光伏電源的控制開關提供分合閘操作回路）

逆功率使用的意義

逆功率保護使用，使得自發自用的光伏電站順利發電，促進了光伏產業的發展。同時避免了光伏電站的電流流入電網，無形中對維持電網的穩定起到了作用。

文章來自電力微機保護網
