9300系類裝置說明

適應范圍：主要用于充氣柜、固體絕緣柜、 450小型開關柜等 裝置材料：外殼/面板均為鋁合金型材、阻燃性接線端子、128*64液晶顯示

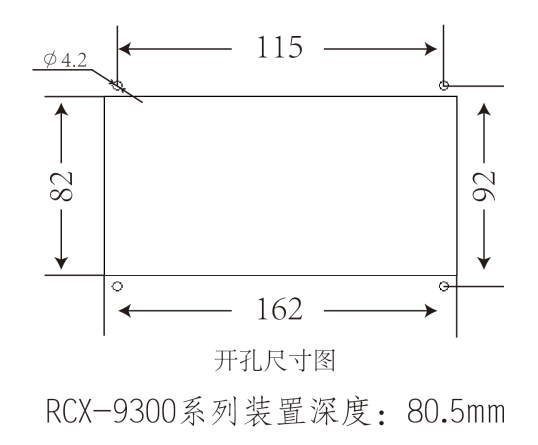

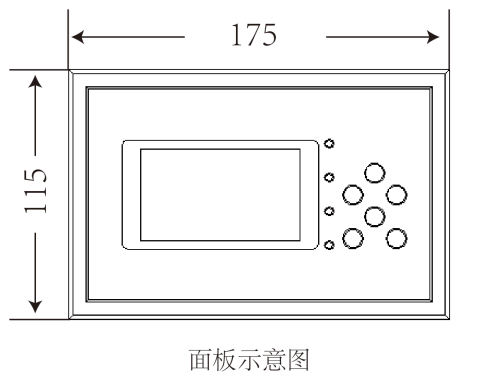

外觀尺寸：見下圖

技術說明

工作電源：AC/DC：85~265V；可特殊定制DC24V、DC48V等。

交流量采集：8路，PT/4路、并列為8路電壓；其它保護為4路電流、4路電壓

開關量采集：8個，已定義的非電量，在保護投退中關閉后為普通開關量。 繼電器出口：6個，其中有2個為告警/跳閘信號出口。

485通訊口：1路，Modbus-RTU標準協議

防跳回路：不帶

產品描述：

       RCX-9301綜合保護測控裝置（含線路、變壓器、電動機、電容器、母聯），其保護功能主要有：電動機啟動/速斷/限時速斷/過電流/過電流反時限（一般/非常/極端/退）；過負荷（告警/跳閘，可選）；零序過流（告警/跳閘/退）；重合閘；過電壓/低電壓/母線絕緣監視（告警/跳閘/退）；低頻減載/   PT斷線/PT失壓；不平衡電壓/不平衡電流/充電保護/控制回路斷線/系統失壓；主變開門/負控跳閘/重瓦斯/輕瓦斯/溫度過高/溫度升高。

       RCX-9302 PT并列保護測控裝置，其保護功能有：I/II母過電壓、I/II母低電壓；I/II母PT斷線、I/II母PT失壓、I/II母絕緣監測、PT并列。

       RCX-9303 PT保護測控裝置，其保護功能有：過電壓、低電壓； PT斷線、PT失壓、母線絕緣監測。

       RCX-9307進線備自投保護測控裝置（含進線保護和備用進線備自投功能），其保護功能主要有：速斷/限時速斷/過電流/過電流反時限（一般/非常/極端/退）；過負荷（告警/跳閘，可選）；零序過流（告警/跳閘/退）；零序過流I段II段III段，零序III段反時限（一般/非常/極端/退）；進線備自投功能（跳主進線合備用進線）自恢復功能（跳備用進線合主進線）。

       RCX-9308母聯備自投保護測控裝置（含母聯保護和母聯備自投功能），其保護功能主要有：速斷/限時速斷/過電流/過電流反時限（一般/非常/極端/退）；過負荷（告警/跳閘，可選）；控制回路斷線；母聯備自投功能（跳1#進線合母聯或者跳2#進線合母聯）。

       RCX-9383主變低后備保護測控裝置（用于主變低壓側），其保護功能主要有：速斷/限時速斷/過電流/過電流反時限（一般/非常/極端/退）；過負荷（告警/跳閘，可選）；零序過流（告警/跳閘/退）；過電壓/低電壓/母線絕緣監視（告警/跳閘/退）；低頻減載/  PT斷線/PT失壓；控制回路斷線/系統失壓
