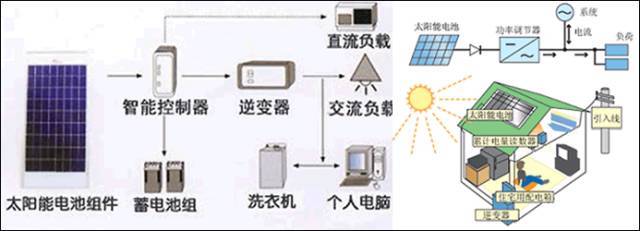

光伏發電項目實現集控管理的方案通常包括建立集控平臺、數據采集與傳輸、集中監視與分析、智慧化應用以及生產管理系統等環節，以下為具體介紹：

集控平臺建設

某大型光伏電站企業為統一運維管理現有及未來的光伏電站，擬在集團總部建立集控平臺，把遍布于全國的光伏電站數據接入該平臺。初期預計接入電站15個，總?cè)萘窟_(dá)到500MW左右，后續逐步對全國共計約3GW光伏電站的每個并網電站進行數據采集實施工程。

數據采集與傳輸

• 采集內容：實現將全國各個電站的實時數據，如逆變器、電表、箱變、綜自系統、環境等數據，通過數據采集網關進行采集。

• 傳輸方式：多個數采網關再以光纖環網接入站內通訊管理機，在站內匯總，統一成標準的104規約，經由VPN專屬通道，上傳到集團集控中心。

• 硬件保障：

• 環網數據傳輸：為保證數據傳輸?shù)目煽啃裕鄠€(gè)區的數據采集器構成光纖環網，當發生鏈路中斷時，保證數據的可靠傳輸。采用研華光纖環網交換機EKI-2748CI，自愈時間小于10ms。

• 實時數據采集：采用ECU-1152將逆變器、箱變等數據就地收集，通過標準的104規約上傳至升壓站通訊管理機。

• VPN專屬通道：確保數據的安全性。

• 通訊管理機：用于數據的本地匯總和遠程轉發。升壓站內綜自系統的遙測、遙信、遙脈數據，光伏區所有數據采集器的數據，全部接入通訊管理機ECU-4784，并且通過標準的電力104遠動規約統一上傳至遠程集控平臺。通訊管理機支持?jǐn)?shù)據斷點續傳，斷點數據恢復≥7天、支持Modbus/RTU、Modbus/TCP SeverClient、支持IEC60875-5-101103104，兼容許繼、四方、南瑞、南自不同規約，支持自定義通訊協議。

• SPMS集控平臺運維系統：用于數據的展示與管理。

集中監視與分析

• 數據展示：中心大屏幕實時展示各個子站傳輸來的數據，進行分層分級式展示，并統計集團和電站的發電量、發電效率，實時報警信息、歷史報警信息查詢，實時曲線，報表等。支持遠程跨平臺瀏覽，不論是手機客戶端還是Windows平臺，還是LINUX平臺，隨時隨地輕松瀏覽。分層分級展示，結構清晰。

• 采集網關特性：ECU-1152數據采集網關，支持常見逆變器、電表及電力規約，方便進行遠程配置。

• 通訊管理機優勢：ECU-4784通過TUV IEC 61850-3及中國電力科院電力四級認證電力專用通訊管理機平臺集成多協議通訊軟件實現光伏電站數據采集與上傳，系統出色的可靠性和穩定性使其勝任各種惡劣極端環境下的電力新能源場景應用。

智慧化應用

• 發電效率預測：綜合看板顯示所有光伏電站的數量、裝機容量、實時發電功率，累計日、月、年發電量及發電收益。

• 電站狀態展示：展示當前光伏電站發電功率、補貼電價、峰值功率等基本參數，統計當前光伏電站的日、月、年發電量及發電收益。

• 配電圖展示：以配電圖的形式直觀顯示光伏電站的運行狀態，實時監測各逆變器的電壓、電流、輸出功率等電參量。

• 電站發電統計：展示所選電站的時、日、月、年發電量統計報表。

• 逆變器狀態監測：包括日、月、年發電量及發電收益顯示，顯示逆變器功率、環境輻照度曲線，直流側電壓電流查詢；逆變器曲線分析展示交、直流側電壓、功率、輻照度、溫度曲線；逆變器發電統計展示所選電站各個逆變器的時、日、月、年發電量統計報表。

• 運維管理：包括操作日志查詢用戶登錄情況，系統運行日志可查詢相關設備的在線情況，報警信息將報警記錄進行分級處理，記錄報警內容、發生時間以及確認狀態。

生產管理系統

建立統一的數據庫，為監控平臺和其他各種專業監控系統提供數據服務，實現電站設備的統一運行監控，數據的集中管理，給運行人員、檢修人員、管理人員等提供全面、便捷、差異化的數據和服務。
