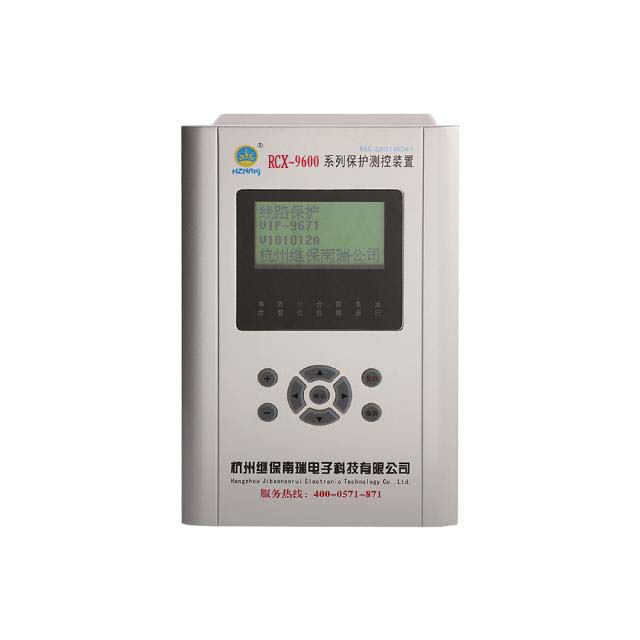

變壓器器在電力系統中是非常重要的一次設備。針對于變壓器保護，微機保護會有一套完整的保護方案。以下簡單的介紹一下各個常見的變壓器保護功能。

1、  瓦斯保護：瓦斯保護針對于反映并消除變壓器油箱內部各種短路及油面降低。對于0.4MVA及以上車間內油浸式變壓器和0.8MVA及以上油浸式變壓器，均應裝設瓦斯保護。帶負荷調壓變壓器充油調壓開關，也應裝設瓦斯保護。

2、 縱差動保護和電流速斷保護：縱差動保護和電流速斷保護是作為變壓器內部、套管及引出線短路故障的主保護。對于電壓在10kV及以下、容量在10MVA及以下變壓器采用電流速斷保護。電壓在10kV以上、容量在10MVA及以上變壓器采用縱差動保護。對于10kV重要變壓器，也可采用縱差動保護。而電壓為220kV及以上變壓器采用數字式保護時，應采用雙重化保護配置（非電量保護除外）。

3、相間短路后備保護：反映外部相間短路引起的變壓器過電流，并作為瓦斯保護和縱差動保護的后備保護。35kV~66kV及以下中小容量降壓變壓器宜采用過電流保護，110kV~500kV降壓、升壓和系統聯絡變壓器宜采用復合電壓起動的過電流保護或復合電流保護。

4、接地短路后備保護：對于110kV及以上中性點直接接地電網中各種變壓器，當變壓器中性點可能接地運行或不接地運行時，為反映外部單相接地短路引起的過電流，以及因失去接地中性點引起的變壓器中性點升高，應裝設相應的零序過電流保護和零序過電壓保護。

5、過負荷保護 ：應裝設反映變壓器各側繞組過負荷情況的過負荷保護

6、過勵磁保護：對于高壓側為330kV及以上電壓等級的變壓器，應裝設過勵磁保護。

7、其它保護：應裝設能夠反映變壓器油溫、繞組溫度及油箱內壓力升高，或冷卻系統故障的保護。

以上為常見的主變保護功能。當然具體的保護功能配置，還需要由當?shù)貙嶋H情況決定。以上僅供參考。
