液晶顯示：DIa、DIb、DIc、IzdA、IzdB、IzdC、DIa2、DIb2、DIc2、I0z、I0j、T1、T2

說明：DIa、DIb、DIc為三相差動電流；

IzdA、IzdB、IzdC為三相制動電流；

DIa2、DIb2、DIc2為三相二次諧波差動電流；

I0z 中性點零序電流；

I0j 為間隙零序電流；

T1、T2為2路溫度顯示。

1.主菜單：

01.保護投退

02.保護定值

03.事件記錄

04.輸入輸出

05.采樣數值

06.實時時鐘

07.出廠設置

08.設備信息

2.主要功能：

（一）采樣數值：

采樣通道里可以高低側電流以及相位，通道定義如下：

A1：Iah        B1：Ibh       C1：Ich      ——高側三相電流

A2：Iah        B2：Ibh       C2：Ich      ——中側三相電流

A3：Ial        B3：Ibl       C3：Icl      ——低側三相電流

DA：DIa        DB：DIb       DC：DIc      ——三相差動電流

I0z：I0z       I0j：I0j                   ——中性點零序電流、間隙零序電流

T1：第一路溫度       T2：第二路溫度

（二）.裝置自檢：

裝置自檢出現故障時，故障繼電器有出口，同時紅色故障指示燈點亮。

（三）.開入量采集：

裝置有16路遙信開入，保護裝置有1塊開入量板子，編號是1R,所有遙信量采集到信號后都會在遙信事件記錄里面記錄下來。

開入量1—本體輕瓦斯；    開入量2—本體重瓦斯；     開入量3—有載輕瓦斯；

開入量4—有載重瓦斯；    開入量5—變壓器高溫；     開入量6—變壓器超高溫；

開入量7—變壓器油位高；  開入量8—變壓器油位低；   開入量9—壓力釋放；

開入量10—壓力異常       開入量11—風冷故障

其余開入量均為一般開入量，客戶可以自由定義，也可在后臺系統定義。

（四）.繼電器出口：

裝置有32路繼電器出口，保護裝置有2塊繼電器出口板子，分別是1C和2C,每塊板子有8路繼電器出口，通常我們給1C的板子上繼電器定義為編號1J~8J,2C繼電器出口板上繼電器編號定義為9J~16J.

1）保護跳閘繼電器：

3J~5J的出口為差動保護跳閘出口。

2）非電量跳閘繼電器：

6J~8J的出口為非電量跳閘出口。

3）信號繼電器：

裝置故障繼電器（14J）；

裝置失電繼電器（0J,在電源板上）。

告警繼電器 (15J)；

事故出口繼電器（16）

（五）．裝置電源：

1.工作電源：AC/DC 85~265范圍內，均可正常工作。

2.開入電源：開入量有無源接點輸入和AC220V接點輸入兩種情況，無源接點的情況下，裝置內部電源是DC24V. 訂貨時請說明開入量的接點性質。

（六）．裝置通訊：

1）.通訊接口：

2路以太網口。

1路485口。

2）.通訊規約：IEC60870-5-103通訊規約。

（七）．裝置指示燈：

裝置面板上共有8個指示燈，從左到右依次為：

燈1—運行(綠色)、

燈2—電源(綠色)、

燈3—通訊（綠色）

燈4—備用（紅色）

燈5—備用（紅色）

燈6—告警（紅色）

燈7—事故（紅色）

燈8—故障（紅色）

（八）.出廠設置

出廠設置里的值出廠前已經設好，少部分值由我們售后服務人員根據現場情況設置，客戶無需設置。Disp1的值設為081.91，Disp2的值為000.00.

（九）.溫度采樣

進入主菜單-> 出廠設置 ->05 Line:  設置該參數的最高位，對測量對象進行設置，最高位數值與對應的測量對象為：

端子定義：

3.功能菜單：

4.保護原理

差動保護：

DI:差動電流

ISDZD:差動電流速斷定值

Icdqd:差動電流啟動定值

Igd:拐點定值

Kb1:比率制動系數

Izd:制動電流

差動速斷保護

差動速斷保護為反應差動電流的過流繼電器，用以保證變壓器內部發生嚴重故障時快速動作跳閘。速斷定值按躲過各種不平衡電流和涌流整定。

比例差動速斷

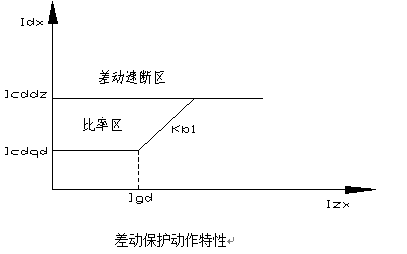

a. 比率差動特性：

動作判據為：當制動電流Izd小于拐點電流Igd時

DI>Icdqd

當制動電流Izd大于或等于拐點電流Igd時

DI-Icdqd>(Izd-Ib)*Kb1

b.制動電流：

兩圈變：Izd=(Ih+Il)/2

三圈變：Izd=MAX(Ih,Im,Il)

式中：Ih為高壓側電流，Im為低壓側電流，Il為低壓側電流。

c.二次諧波閉鎖

裝置采樣三相差動電流中二次諧波作為勵磁涌流的閉鎖判據。判據如下：

DI2>DI*Kxb

式中：DI2為每相差動電流中的二次諧波，DI為對應相的差流基波，Kxb為二次諧波制動比例系數。

任何一相滿足閉鎖條件，則閉鎖比率差動保護。

d.CT斷線閉鎖

正常情況下，判別CT斷線是通過檢查高、中、低三側電流，如果其中某側有一相無流，即認為該相CT斷線。為防止變壓器故障時CT斷線誤閉鎖，裝置設置一門檻電流Ict1，只有所有電流都小于Ict時才開放CT斷線檢查。Ict按最大負荷電流整定。

變壓器各側電流相位與平衡補償

變壓器各側的電流互感器均采用星形接線，其二次電流直接接入裝置，變壓器各側的電流互感器二次電流相位由軟件校正，簡化了CT的二次接線。電流互感器的極性都以指向變壓器為同極性端。

本體輕瓦斯

本體輕瓦斯—投

當采到開入量1（1R1）信號時，告警，驅動告警信號出口15J(2C13/2C14)（直到手動復歸，繼電器才返回），面板告警燈亮,保護事件里會記錄保護類型。

本體重瓦斯

本體重瓦斯—投

當采到開入量2（1R2）信號時，保護立即出口6J（1C11/1C12）、7J（1C13/1C14）、8J（1C15/1C16）, 同時驅動事故信號繼電器16J(2C15/2C16)（直到手動復歸，繼電器才返回），面板事故燈亮，保護事件里會記錄保護類型和動作值，液晶有顯示動作類型。

有載輕瓦斯

有載輕瓦斯—投

當采到開入量3（1R3）信號時，告警，驅動告警信號出口15J(2C13/2C14)（直到手動復歸，繼電器才返回），面板告警燈亮,保護事件里會記錄保護類型。

有載重瓦斯

有載重瓦斯—投

當采到開入量4（1R4）信號時，保護立即出口6J（1C11/1C12）、7J（1C13/1C14）、8J（1C15/1C16）, 同時驅動事故信號繼電器16J(2C15/2C16)（直到手動復歸，繼電器才返回），面板事故燈亮，保護事件里會記錄保護類型和動作值，液晶有顯示動作類型。

變壓器高溫

變壓器高溫—投

當采到開入量5（1R5）信號時，告警，驅動告警信號出口15J(2C13/2C14)（直到手動復歸，繼電器才返回），面板告警燈亮,保護事件里會記錄保護類型。

變壓器超高溫

變壓器超高溫—投

當采到開入量6（1R6）信號時，保護立即出口6J（1C11/1C12）、7J（1C13/1C14）、8J（1C15/1C16）, 同時驅動事故信號繼電器16J(2C15/2C16)（直到手動復歸，繼電器才返回），面板事故燈亮，保護事件里會記錄保護類型和動作值，液晶有顯示動作類型。

變壓器油位高

變壓器油位高—投

當采到開入量7（1R7）信號時，告警，驅動告警信號出口15J(2C13/2C14)（直到手動復歸，繼電器才返回），面板告警燈亮,保護事件里會記錄保護類型。

變壓器油位低

變壓器油位低—投

當采到開入量8（1R8）信號時，告警，驅動告警信號出口15J(2C13/2C14)（直到手動復歸，繼電器才返回），面板告警燈亮,保護事件里會記錄保護類型。

壓力釋放

壓力釋放－“告警”；

當采到開入量9（1R9）信號時，驅動告警信號繼電器15J(2C13/2C14)（直到手動復歸，繼電器才返回），面板告警燈亮,保護事件里會記錄保護類型。

如果壓力釋放選擇—“跳閘”：

滿足以上條件，保護立即出口6J（1C11/1C12）、7J（1C13/1C14）、8J（1C15/1C16）, 同時驅動事故信號繼電器16J(2C15/2C16)（直到手動復歸，繼電器才返回），面板事故燈亮，保護事件里會記錄保護類型和動作值，液晶有顯示動作類型。

壓力異常

壓力異常—投

當采到開入量10（1R10）信號時，告警，驅動告警信號出口15J(2C13/2C14)（直到手動復歸，繼電器才返回），面板告警燈亮,保護事件里會記錄保護類型。

風冷故障

風冷故障—投

當采到開入量11（1R11）信號時，保護立即出口6J（1C11/1C12）、7J（1C13/1C14）、8J（1C15/1C16）, 同時驅動事故信號繼電器16J(2C15/2C16)（直到手動復歸，繼電器才返回），面板事故燈亮，保護事件里會記錄保護類型和動作值，液晶有顯示動作類型。

零序過流I段

零序過流I段—投

中性點零序電流≥零序過流I段定值

滿足以上條件，經延時（零序過流I段延時）保護立即出口3J（1C5/1C6）、4J（1C7/1C8）、5J（1C9/1C10）, 同時驅動事故信號繼電器16J(2C15/2C16)（直到手動復歸，繼電器才返回），面板事故燈亮，保護事件里會記錄保護類型和動作值，液晶有顯示動作類型。
