   對于當下，很多電站都要求使用五防系統，五防系統大體可以分為兩類，一種是獨立的五防系統，另一種是與后臺監控系統一體。但是不管哪種微機五防系統，都必須滿足一些功能要求。

五防系統功能要求

1、總體要求

（1）微機防誤閉鎖計算機操作安裝在室內控制室。

（2）電腦鑰匙與計算機集中放置，電編碼鎖用于斷路器閉鎖時安裝相應控制保護屏上，機械編碼鎖用于電動刀閘閉鎖時，安裝在電動刀閘電動操作機構箱旁，其它鎖具及其附件裝設在戶內、外相應設備上，并通過鎖鼻，附件掛上或焊接等方式安裝。

（3）生產廠家根據電氣主接線圖作出方案，由運行單位確認。

（4）微機防誤閉鎖計算機操作系統上的圖形按電力系統符號標準；線條及符號顏色按照JB611-84中規定的電壓等級標準執行

（5）對所有斷路器的遠方控制應可通過網絡控制、主控制室通過電編碼鎖強電手動操作。

（6）所有設備的材料和器件應從生產同類產品的材料中優選，并要求進行嚴格檢驗。不得以學名或俗名相同而使用過時或已淘汰的材料和器件來保證應當具有的功能和技術條件。

（7）要求系統預先儲存變電站所有設備的操作規則，通過對一次設備加裝鎖具對其操作實施強制閉鎖，只有經模擬預演檢驗無誤后以正確的順序進行的操作方可解鎖操作，從而實現五防功能，滿足部頒五防要求：

防止誤切、合斷路器

防止帶負荷拉、合隔離開關

防止帶電合（掛）接地隔離開關（接地線）

防止帶接地刀閘（接地線）合隔離開關

防止誤入帶電間隔

同時倒閘操作、倒母線操作等復雜操作的閉鎖在內，凡是能以書面列出邏輯規則的倒閘操作，均可實施有效的防誤閉鎖。

2、設備要求

系統可通過液晶顯示屏的一次主接線圖直觀地反映系統的工作狀態，且通過記憶對位的方式或通過與監控通訊，接收監控系統發來的實遙信，檢測一次接線圖中各設備的狀態是否與實際設備的運行狀態一致，若不一致，則自動對位刷新狀態，無需手動對位。

3、五防模擬操作要求

在防誤主機進行帶五防邏輯判斷的圖形模擬預演操作，檢驗倒閘操作票，對正確的操作予以通過，對錯誤的操作應實施閉鎖并以智能語音發出報警，以漢字形式給出報警提示，指示運行人員復歸并選擇正確的操作，達到防止各類誤操作的目的。

4、存儲和發送操作票要求

模擬預演結束后，系統將正確的操作內容（一次或二次操作票）自動存儲并傳輸到電腦鑰匙中。電腦鑰匙接收操作票以后，在實際操作時給予運行人員操作直觀提示。

5、匯報對位要求

倒閘操作過程中實時的將設備狀態反饋給防誤主機，實現圖形系統設備狀態與現場一致；系統支持提前終止操作時的匯報對位，應確保系統與現場設備狀態的一致性。

6、系統維護要求

能夠對系統數據進行維護，在防誤主機輔助工具軟件配合下對系統數據進行維護，實現閉鎖編碼測試、鎖具開鎖測試、設備編碼采集、五防邏輯規則修改、線路間隔的改名等功能，能夠根據使用情況對系統進行參數配置。

7、 “黑匣子”功能要求（操作追憶）

系統可對倒閘操作的情況進行記錄，包括每個倒閘操作的已執行項目、未執行項目、操作時間，異常跳項操作等詳細信息，并可按操作時間對操作的內容進行查尋、調閱；特別地，記錄的信息在電腦鑰匙中只可調閱、不可刪除；最大記錄可達近1000項；并且可記錄未遂的誤操作信息，掉電記憶可達5年以上；系統提供記錄的打印、瀏覽功能。

8、操作過程語音、文字報警功能要求

系統在模擬預演及倒閘操作的全過程，電腦鑰匙均能以清晰明確的語音、文字給出操作提示及錯誤類型提示，指導運行人員正確使用系統和操作設備，達到防止各類誤操作的目的。如“帶電掛地線”、“帶負荷拉合倒閘”等語音、文字提示，并提示錯誤原因。

9、多任務并行操作功能要求

能實現多任務并行操作功能，即同時可以有兩組以上操作人員使用不同的電腦鑰匙（含有各自的經模擬預演傳輸的操作票）到現場進行倒閘操作。

10、圖形操作票功能要求

系統具備圖形操作票開票功能，可以在預先編寫好五防邏輯規則的一次接線圖上開具操作票，并具有操作票類型和模板定義，支持操作票引用、審核、查詢、統計、打印等功能。

11、操作權限管理功能要求

系統權限實行分級管理制度，可根據需要決定是否將某種系統維護、操作的權限開放給特定的操作人員，此功能由指定的最高級維護人員根據需要修改。

12、仿真培訓功能要求

當模擬錯誤時，可以在圖形操作票系統軟件中進行撤消操作，通過內部固化的防誤規則判定錯誤類型，即時查詢當前應操作的設備，提示復歸錯誤設備后，根據咨詢的結果操作正確的設備。在保證防誤的情況下，可以為新上崗人員提供了一個良好的仿真培訓平臺。

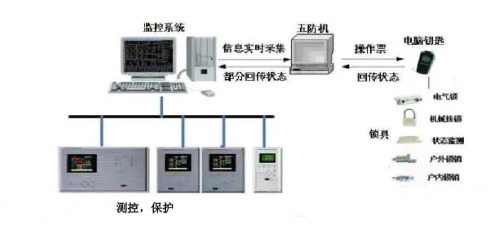

13、與其它系統接口功能要求

系統支持與監控系統接口，實現對監控后臺操作或后臺操作等操作方式下對一次設備的強制閉鎖，以及設備狀態的資源共享。

14、互傳遙信：通過與監控系統的通訊，可實現信息的共享，五防主機從監控后臺取得一次設備的實遙信，實現自動對位功能，并可以向監控后臺發送設備的虛遙信；監控后臺機執行遙控操作時，需經過五防系統判定并取得操作的解鎖命令方可以進行操作；

遙測接收：系統通過與監控后臺接口，可以接收監控后臺發送的相關遙測量；

系統獨立：五防系統與監控系統接口應不影響各自運行的獨立性。兩個系統在數據交互的過程中僅作為發送或接收單元，而不作為相互制約的單元；監控系統失靈，不影響五防系統功能的完善性，也不影響五防系統的正常使用；而五防系統出現故障，不影響監控系統的正常運行；

支持多種通道：系統需支持串口RS232、串口RS485、TCP、UDP接口與監控后臺機通訊；

支持多種規約：系統支持的規約有標準CDT、交互式CDT、UDP、TCP、TCP104規約等，對于特殊要求的規約，還可以根據規約詳細內容進行定制開發；

15、硬件配置要求：

五防工作站：兩臺智能防誤主機選用工控機，具備良好的運算處理能力，承擔所有五防數據轉發、站間閉鎖以及對外提供五防服務和網絡服務的任務，具有良好的互操作性和開放性，使得系統非常的簡單、快捷，并對以后系統擴展提供一個的平臺。

電腦鑰匙：無限編碼，編碼系統采用全球唯一碼；無線采碼，電腦鑰匙采碼為非接觸式；支持多站多張操作票；黑匣子功能，記錄并瀏覽操作票及操作票信息，掉電后數據能夠保存10年；支持大鎖碼點量，具有采碼，鎖編碼檢查，跳步，實時時鐘，電池電量檢測等功能；可以對多種鎖具進行解鎖及檢測操作；可充電鋰離子電池，一次充電可連續使用：24小時以上。

遙控電氣編碼鎖：用于閉鎖斷路器和電動隔離開關的遠方和就地操作，可實現遠程遙控解/閉鎖設備功能，也可使用電腦鑰匙進行就地解/閉鎖操作。

五防鎖具及相關附件：主要由電氣鎖、機械編碼鎖及其附件等組成，用于對現場設備的防誤閉鎖。具體可根據一次設備操作機械不同，選用相應閉鎖方案及鎖具，滿足強制閉鎖的要求。所有鎖具由防銹材料組成，具有防水、防腐蝕、抗沖擊，經久耐用，使用靈活、安裝方便、牢固等特點。

16、軟件配置主要有：

圖形操作票系統軟件：能實現圖形模擬、圖形數據軟件維護、開具操作票、打印編輯操作票等功能。

多任務并行操作系統軟件：可實現多組任務并行操作功能。

監控系統接口軟件：實現防誤系統與監控系統的接口功能，實現設備狀態遙信量數據的信息共享。

操作管理系統軟件：記錄解鎖操作的歷史信息，含操作的設備名稱、操作時間等信息，以便查詢管理。

操作系統軟件：選用WINDOWS7以上操作系統。

以上為常見的五防系統的簡單介紹，當下生產五防系統的廠家非常多，其中以共創五防和優特五防為首，他們的五防系統是非常成熟，且在行業中處于領先地位。同時也伴隨著價格偏高。應該如何選擇五防系統，這個需要看項目的實際要求情況。杭州繼保南瑞電子科技有限公司是專業生產微機保護廠家，其中包括了綜合自動化系統、微機五防系統、LCU控制系統等等。
