變壓器差動保護定值計算方法介紹
編輯 :

專注微機保護

時間 : 2025-06-11 08:54 瀏覽量 : 11

變壓器差動保護定值計算方法主要涉及多個關鍵參數的確定,以下為具體步驟和要點:

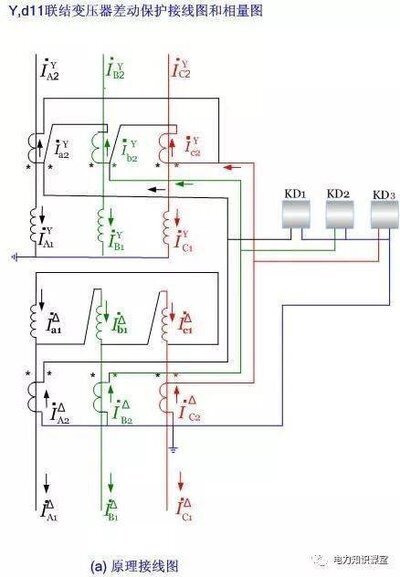

變壓器差動保護原理

一、變壓器參數獲取

首先需要獲取變壓器的額定參數,包括額定容量、額定電壓、變比、短路阻抗等,這些參數決定了差動保護的動作電流水平和定值設定。

二、差動保護定值計算

  1. 確定過流元件的額定電流:根據變壓器的額定容量和額定電壓,可以計算得到變壓器的額定電流。在差動保護中,通常將過流元件(如電流互感器或電流傳感器)的額定電流設置為變壓器的額定電流。

  2. 差動保護的動作電流計算

    • 動作電流的計算公式為:。其中,差動保護的動作電流,為變壓器的額定電流,為差動電流的容許誤差。的取值與變壓器的額定容量有關,對于大型變壓器,通常取1%左右;對于小型變壓器,通常取2%到5%之間,可根據實際情況調整。

    • 差動速斷定值整定原則為躲開外部故障時最大不平衡電流,即。其中,為高壓側額定電流;為相對于額定電流的勵磁涌流倍數,可根據系統阻抗和CT特性來整定,一般取6至10倍額定電流。

  3. 差動保護的動作時間計算:動作時間的計算公式為:。其中,為差動保護的動作時間,為繼電器的調整系數,為繼電器的時間誤差,為儀表的時間誤差。的取值一般在1.5到3之間,可根據實際需要進行調整。的取值可以參考差動保護裝置的技術規范。

  4. 差動平衡系數計算:用于補償差動回路電流平衡,以選擇的基準值進行折算,計算公式為,其中為額定電流,計算方法如下:。式中:為額定容量;為各側額定電壓;為電流互感器變比。

  5. 比率差動保護定值:包括差動電流門檻定值、第一拐點定值、第二拐點定值、比率制動第一段折線斜率、第二段折線斜率、諧波制動系數等。整定值應能躲過額定負載時差動回路的最大不平衡電流,即。其中,為額定電流,為可靠系數,取1.3至1.5;為電流互感器同型系數,取1.0;為電流互感器的最大相對誤差,取0.1。實際中一般取為0.25至0.5倍額定電流。

三、額定電流互感器的校驗

根據差動保護的動作電流和動作時間,需要選擇合適的額定電流互感器。在選擇互感器時,需要考慮其額定電流和準確度等參數,以滿足差動保護的要求。

四、差動保護的整定

根據變壓器的額定參數和差動保護的定值計算結果,對差動保護裝置進行整定。
