CDT通訊規約（循環式遠動規約）是電力系統專用的一種通信協議標準，采用廠站端主動循環上報模式，通過同步字、控制字與信息字組成的幀結構實現數據傳輸，適用于變電站與調度中心間的遠程終端通信，尤其適合點對點遠動通道和循環字節同步傳輸場景。

一、核心定義與標準沿革

1. 定義
   CDT規約全稱為“循環式遠動規約”（Cycle Distance Transmission），由DL451-91標準定義其技術規范，是電力行業專用的通信協議。它規定了電網數據采集與監控系統中循環式遠動規約的功能、幀結構、信息字結構和傳輸規則，支持遙測、遙信數據采集及遙控指令下發。

2. 標準演進

• 部頒CDT規約：早期版本應用于低速率通信場景，支撐變電站與調度中心的基本通信需求。

• 新部頒CDT規約：依據DL451-91標準修訂，優化通信方式與編碼規則，形成完整技術框架，支持更高可靠性和靈活性。

二、技術特征與幀結構

1. 技術特征

• 可變幀長度：幀長度根據傳輸數據需求動態變化，提高靈活性。

• 多種幀類別循環傳送：支持遙信、遙測、事件順序記錄（SOE）等幀類別循環傳輸，確保數據實時性和完整性。

• 變位遙信優先傳送：遙信變位（如開關狀態變化）優先傳輸，保障監控系統及時響應。

• 重要遙測量短周期更新：電壓、電流等關鍵遙測量更新循環時間≤3秒，提供高精度數據支持。

• 數據分類傳輸：區分循環量、隨機量和插入量，采用不同形式傳送，提升傳輸效率。

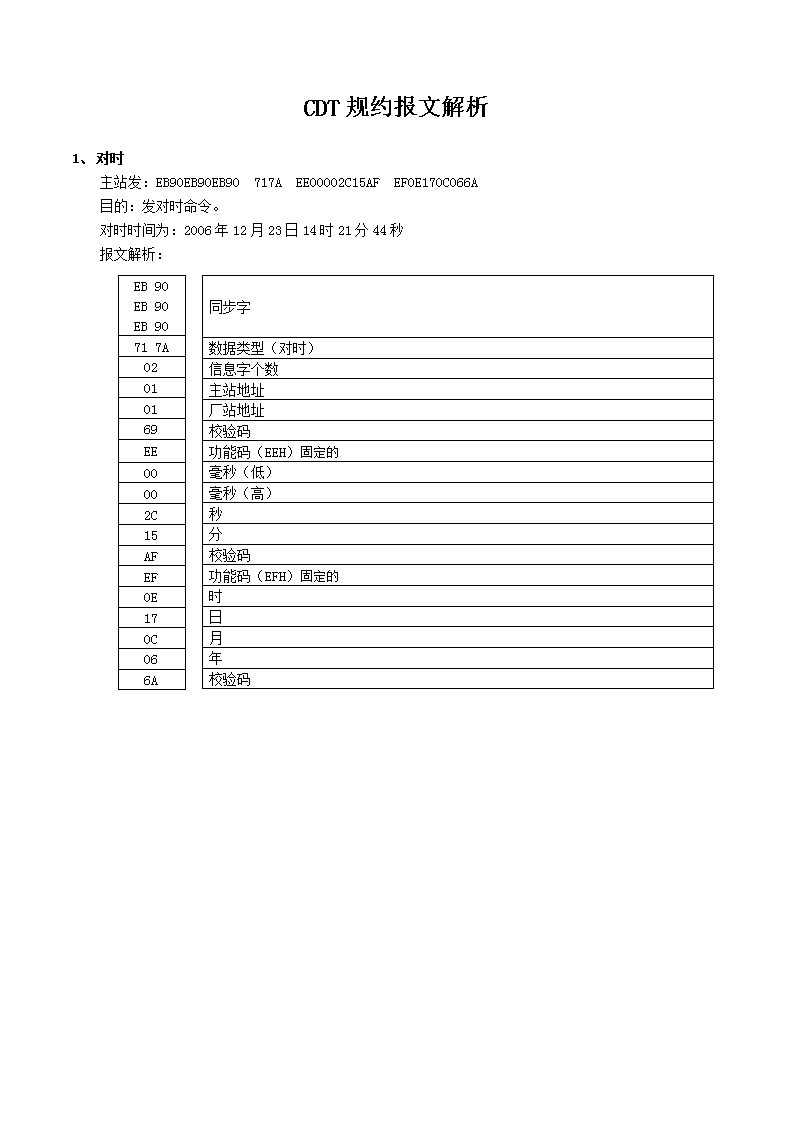

2. 幀結構
   CDT規約的幀由三部分組成：

• 同步字：采用三組“EB90H”實現幀同步，確保接收端正確識別幀起始。

• 控制字：包含幀類別代碼與CRC-8校驗碼（多項式x?+x2+x+1），用于指示后續信息字含義及校驗數據完整性。

• 信息字：功能碼00H-7FH對應256個遙測點，F(xiàn)0H-FFH對應32位遙信狀態位，攜帶具體傳輸數據（如遙信狀態、遙測量值）。

三、通信方式與傳輸規則

1. 通信模式

• 廣播式傳輸：子站通過RS-232或RS-485串口向通訊管理機廣播報文，再由通訊管理機轉換為后臺上位機可識別的格式進行解析和顯示。

• 循環字節同步：以固定周期循環傳輸數據，無需主站干預，適合單向信道場景。

2. 傳輸規則

• 變位遙信、子站工作狀態變化信息需在1秒內送達主站。

• 重要遙測（如電壓、電流）安排在A幀傳送，循環時間≤3秒。

• 事件順序記錄（SOE）以幀插入方式傳送，確保時序準確性。

• 上行信息優先級：

• 下行命令優先級：遙控、升降命令的返送校核信息優先插入傳送，保障控制指令及時性。

四、應用場景與優勢

1. 典型應用場景

• 變電站與調度中心通信：通過循環傳輸遙測、遙信數據，實現電網運行狀態實時監控。

• 調度所間遠動信息轉發：支持實時遠動信息在調度所間的循環式轉發，提升系統協同能力。

• 智能電網建設：與Polling等問答式規約互補，形成多協議協同的通信體系。

2. 核心優勢

• 簡單高效：幀結構清晰，傳輸規則明確，適合低速率、高可靠性要求的電力系統場景。

• 實時性強：變位遙信優先傳送和重要遙測量短周期更新機制，保障關鍵數據及時性。

• 兼容性廣：支持RS-232、RS-485等多種物理接口，適配不同硬件環境。

五、與其他規約的對比

六、未來展望

盡管CDT規約是一種較早的通信協議，但其獨特的廣播式通信方式和在電力系統數據采集與監控系統中的適用性，使其仍廣泛應用于智能電網建設中。隨著物聯網（IoT）技術的發展，CDT規約在設備接入、數據封裝傳輸、平臺集成等方面展現出新潛力，未來可能通過標準化進程與5G、邊緣計算等新技術融合，進一步拓展應用場景。
