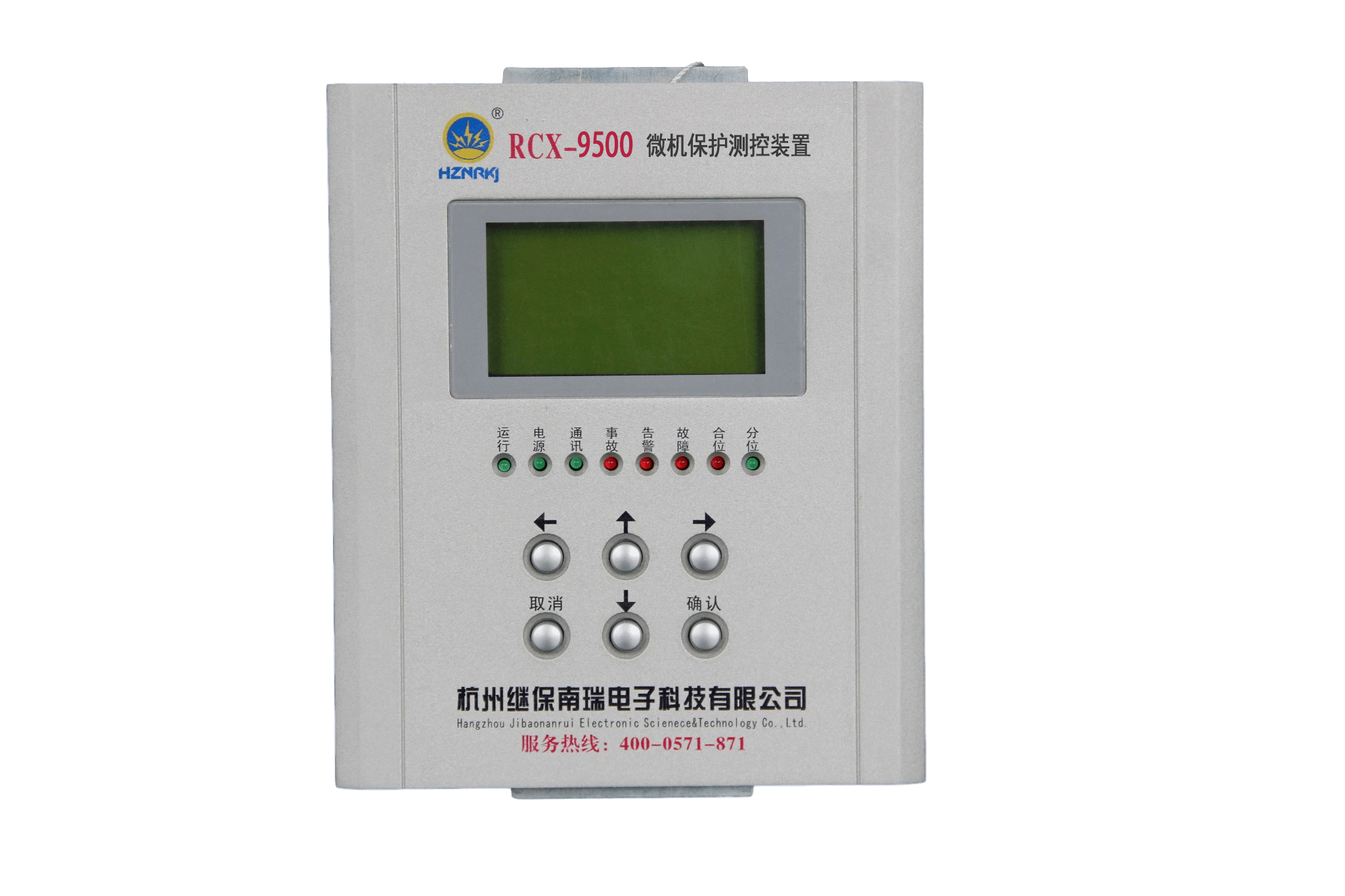

高頻保護和低頻保護是電力系統中針對頻率異常的關鍵保護措施，分別用于應對頻率過高和過低的情況。以下是它們觸發保護的具體場景及分析：

一、高頻保護觸發場景

高頻保護主要用于快速切除輸電線路內部故障，防止頻率因故障導致異常升高（如系統解列后局部功率過剩）。其觸發條件通常與電流相位或功率方向相關，但最終動作可能間接導致頻率調整。以下是典型場景：

1. 輸電線路內部故障

• 場景：當線路發生短路（如三相短路、兩相短路）時，故障點電流急劇增大，兩端電流相位相同或功率方向均指向線路。

• 觸發機制：高頻保護通過比較線路兩端電流相位或功率方向，若檢測到內部故障特征，立即動作跳閘，切斷故障線路。

• 間接影響：快速切除故障可防止系統因功率失衡導致頻率異常升高（如發電機甩負荷后加速）。

2. 系統解列后局部功率過剩

• 場景：電網因故障解列，形成孤立小系統，若該系統內發電機出力大于負荷需求，頻率會快速上升。

• 觸發機制：雖高頻保護不直接監測頻率，但若解列點位于受高頻保護裝置覆蓋的線路，保護動作切斷線路可能改變系統拓撲，避免局部頻率過高。

• 補充措施：需配合過頻切機（OFG）保護，當頻率超過51Hz時，按預設順序切除部分發電機，平衡功率。

3. 誤觸發場景（需避免）

• 高頻通道干擾：如雷電、無線電干擾導致信號傳輸錯誤，可能引發保護誤動。

• 定值設置不當：若相位比較閾值或方向判斷邏輯設置不合理，可能誤判外部故障為內部故障。

二、低頻保護觸發場景

低頻保護直接監測系統頻率，當頻率低于安全閾值時動作，防止設備損壞和系統崩潰。以下是典型場景：

1. 發電機組甩負荷

• 場景：發電機輸出線路突然斷開（如斷路器跳閘），原動機調速系統未能及時減油門，導致機組轉速上升，但系統頻率因功率缺失而下降（矛盾點說明：此處需區分單機與系統頻率。實際中，單機甩負荷后頻率可能升高，但系統頻率因功率缺額下降。低頻保護主要針對系統頻率下降）。

• 更正場景：系統內多臺發電機組因故障或保護動作退出運行，導致總出力小于負荷需求，頻率持續下降。

• 觸發機制：當頻率低于低頻保護定值（如49.5Hz）且持續時間超過延時（如0.2-0.5秒），保護動作切除部分非關鍵負荷，恢復功率平衡。

2. 電網故障導致功率缺額

• 場景：輸電線路故障、變壓器跳閘或大容量負荷突然投入（反向場景不適用，應為負荷突然切除導致功率過剩，頻率升高），導致系統有功功率不足。

• 典型案例：某區域電網因線路故障失去部分發電能力，剩余機組無法滿足負荷需求，頻率降至48Hz。

• 觸發機制：低頻保護分輪次動作，第一輪切除10%負荷，若頻率未恢復，第二輪切除20%，依此類推。

3. 新能源高滲透率下的頻率波動

• 場景：風電、光伏等新能源出力具有間歇性，當其出力突然下降（如云層遮擋光伏陣列），而傳統機組調頻能力不足時，系統頻率可能下降。

• 觸發機制：低頻保護與一次調頻、二次調頻協同動作，先由發電機調速器響應（一次調頻），若頻率仍未恢復，低頻保護啟動切負荷。

4. 誤觸發場景（需優化）

• 頻率測量誤差：傳感器故障或采樣算法缺陷導致頻率測量值偏低。

• 負荷波動誤判：短時大負荷投入（如電動機啟動）導致頻率瞬時下降，但未達到保護動作閾值或延時。

三、高頻與低頻保護的協同作用

1. 頻率穩定控制

• 高頻保護通過快速切除故障防止系統解列后局部頻率異常升高，低頻保護通過切負荷防止頻率崩潰，兩者共同維護系統頻率在49.5-50.5Hz范圍內。

2. 與繼電保護的配合

• 高頻保護與距離保護、零序保護等構成輸電線路主保護，低頻保護與過頻保護、低電壓保護等構成系統穩定控制第二道防線。

3. 新能源場景的適應性

• 在高比例新能源系統中，需優化低頻保護定值（如降低動作閾值、縮短延時），并配置虛擬慣量控制，以應對新能源出力波動導致的頻率變化。
