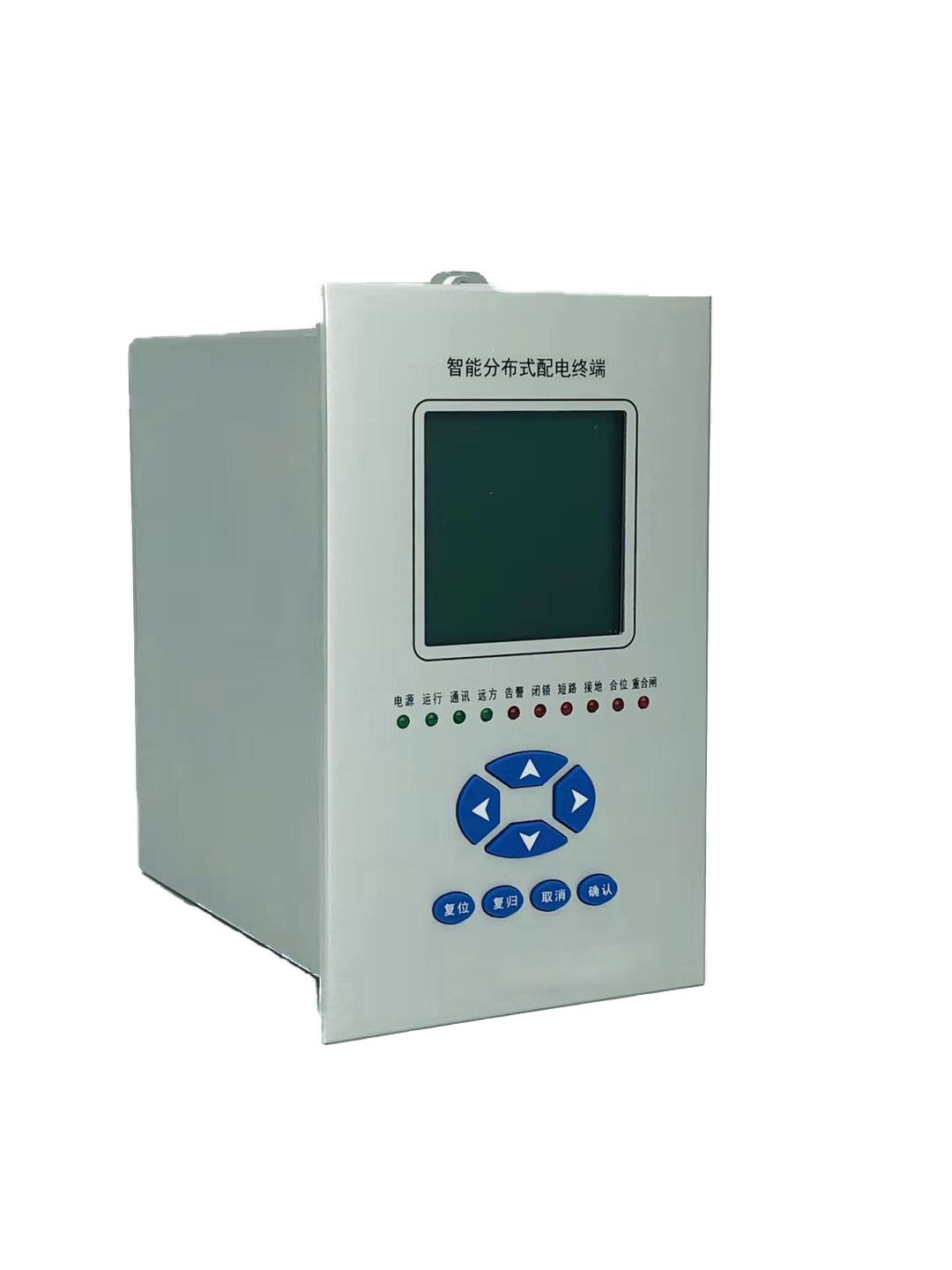

  • 產品名稱: 分布式DTU

  • 產品類型: 微機保護類產品

  • 產品型號:

  • 發布時間: 2020-12-19


產品描述

 強大的軟硬件平臺

裝置采用一體化設計,電路設計通用性強,互換性好,可維護性好,技術升級方便。軟件平臺采用嵌入式實時操作系統,一塊主控板實現“算法”+“通訊”功能,系統架構簡單可靠。

高可靠性電源

終端采用高性能、高可靠性的開關電源,寬范圍通用輸入,提供三種工作電源可選擇,分為85-265VAC/DC24VDC48VDC。電源輸入端采用多重抗干擾濾波措施及防雷擊保護回路,各種濾波電容均采用長壽命、耐高溫、高頻低阻電解電容,高頻變壓器采用雙層屏蔽措施,確保裝置能長期穩定可靠工作。

多種抗干擾措施

裝置采用多級隔離和良好的屏蔽措施,從機箱到印制板的設計及器件的選擇上都充分考慮了各種抗干擾措施;成熟的表面貼裝技術的應用,生產過程嚴格遵循 ISO9001:2015 版程序要求,使得整機具有優異的電磁兼容性能,和現場運行的高可靠性,組屏不需任何外部抗干擾措施,簡化了設計和運行維護。

靈活可配的功能

裝置維護工具軟件提供裝置通道配置、定值參數設置、轉發點表配置三大配置功能。通過三大配置功能,各種工程應用都可以通過組態完成,不需修改程序,大大提高了裝置的可靠性。

完善的故障錄波功能

終端具有故障記錄與故障錄波功能,每周波 80 點采樣,記錄故障前 4 周波,故障后 8 周波。

符合 IEC61850  規范的 goose  通信

對等通信故障信息交互報文延遲時間小于 15ms

 高分辨率人性化人機界面(選配)

終端采用大屏幕 160×160 漢字液晶顯示器及菜單操作方式,人機接口良好,定值數據、控制字含義、開關量輸入、故障信息均以漢字的方式進行顯示,現場整定、查看非常方便。

基本功能

三遙功能

15 路光電隔離的開關量輸入

12 路交流測量、2 路直流測量

6 路輸出,電壓等級可選,可選配操作回路功能

保護功能

光纖縱聯比率差動保護

三段過流保護

三段零序電流保護

電壓解列、頻率解列

三相多次重合閘(次數可選,最多 3 次)

相過流、零序過流后加速保護

涌流識別

非電量保護

合環功能

配網功能

智能分布式 FA 功能

就地型 FA 分段 S 功能:延時順送/逆送

就地型 FA 聯絡 L 功能:環網點延時關合

三相多次重合閘(次數可選,最多 3 次)

合后故障分閘

失壓分閘

零序電壓分閘

涌流識別

遮斷電流閉鎖

數據傳輸功能

能與上級站進行通信,將采集和處理信息向上發送并接受上級站的控制命令

與上級站進行校時

具有當地維護通信接口

通信接口:RS-232/485、工業以太網;可選配光纖通信口

通信信道:可支持光纖、載波、無線擴頻、無線數傳電臺、CDMAGPRS 以及 ADSL

多種通訊形式,由用戶任選

維護功能

當地定值參數設置

遠程定值參數設置

程序遠程更新

具有當地維護通信接口

遠程診斷

設備自診斷

程序自恢復

運行檢測

電壓、電流越限告警

控制回路異常檢測

跳位有流檢測

PT 斷線檢測

其他功能

事件順序記錄功能

失電數據保存功能

可選配 GPS 地理信息及授時功能

技術參數

環境條件

正常工作大氣條件

站所終端設備滿足在如下環境中正常工作:

a) 環境溫度范圍:-40℃~+75℃;

b) 環境溫度最大變化率:1.0/min

c) 濕度:5%~100%;

d) 最大絕對濕度:35g/m3

e) 大氣壓力:70106KPa

 周圍環境要求

a) 無爆炸危險,無腐蝕性氣體及導電塵埃,無嚴重霉菌存在,無劇烈振動沖擊源。場地安全要求應符合 GB/T 9361 中的規定。

b) 接地電阻應小于 4Ω。

貯存、運輸極限環境溫度

設備的貯存、運輸極限的環境溫度-40℃~+75℃,不出現異常情況。

電源要求

直流電源:AC220VDC220VDC48VDC24V 允許偏差: ±20

開關量和狀態量輸入電壓: DC48VDC24V,啟動電壓(60%75%Ue

工作范圍及精度

保護電流:AC 0A100A

測量電流:AC 0A6A

零序電流:AC 0A100A

交流電壓:AC 0V450V

直流電壓:DC 0V150V

測量電流/電壓 測量精度:0.2

保護電流/電壓 保護精度:3P

有功功率、無功功率、功率因數測量精度 0.5

頻率測量準確度不超過±0.02Hz

直流電壓 測量精度:≤0.5V

SOE 分辨率:≤2ms

開出接點容量

24VDC:允許長期通過電流 16A,切斷電流 3A

功率消耗

交流電壓:<0.25VA/

交流電流:<0.25VA/

流:≤20VA

過載能力

電流回路:2 倍額定電流,連續工作

20 倍額定電流,允許 1s

電壓回路:1.2Un,連續工作

絕緣性能

絕緣電阻

裝置的各帶電的導電電路對地(即外殼或外露的非帶電金屬零件)之間,以及產品中電氣上

無聯系的各帶電的導電電路之間,用開路電壓為 500V 的測試儀器測定其絕緣電阻應不小于 100MΩ。

介質強度

裝置的各帶電的導電電路對地(即外殼或外露的非帶電金屬零件)之間,以及產品中電氣上無聯系的各帶電的導電電路之間,應能承受 2.5kV(額定絕緣電壓>63V)、500V(額定絕緣電壓≤63V)(有效值)、50Hz 的交流試驗電壓,歷時 1min,而無擊穿或閃絡現象。

沖擊電壓

裝置的各帶電的導電電路對地(即外殼或外露的非帶電金屬零件)之間,以及產品中電氣上無聯系的各帶電的導電電路之間,應能承受沖擊電壓波形為標準雷電波,峰值為 1kV(額定絕緣電壓≤63V)或 5kV(額定絕緣電壓>63V)的試驗電壓,此后無絕緣損壞。

耐濕熱性能

裝置應能承受 GB/T 2423.9 規定的濕熱試驗。試驗溫度為+40℃±2℃、相對濕度(93±3)%,試驗時間為 48h,在試驗結束前 2h 內根據 2.4.1 的要求,測量各導電電路對外露導電金屬部分及外殼之間、電氣上不聯系的各回路之間的絕緣電阻應不小于 1.5MΩ,介質耐壓強度不低于 2.4.2 規定的介質強度試驗電壓幅值的 75%。

機械性能

設備應能承受頻率 f 29Hz,振幅為 0.3mm f 9Hz500Hz,加速度為 1m/s2 的振動。振動之后,設備不應發生損壞和零部件受振動脫落現象。

電磁兼容

電壓突降和電壓中斷適應能力按 GB/T15153.1 中的有關規定執行。

抗高頻干擾的能力按 GB/T15153.1 中的有關規定執行。

抗快速瞬變脈沖群干擾的能力按 GB/T17626.4 中的有關規定執行。

抗浪涌干擾的能力按 GB/T15153.1 中的有關規定執行。

抗靜電放電的能力按 GB/T15153.1 中的有關規定執行。

抗工頻磁場和阻尼振蕩磁場干擾的能力按 GB/T15153.1 中的有關規定執行。

抗輻射電磁場干擾的能力按 GB/T17626.3 中的有關規定執行。

通信接口

a) 4 RS-232/RS-485 通信接口,通信速率可以整定。

b) 3 個標準的 10M/100M 以太網接口(可選 RJ45 或光纖以太網接口)。

c)支持 DL/T 634.5101-2002IEC60870-5-101)、DL/T634.5104-2002IEC60870-5-104)等多種通信規約,并可按需要進行擴充。

裝置結構

裝置采用鋁合金型材機箱,外形尺寸分為 A 型、B 型兩種結構。客戶訂貨前需確定結構類型。
